Cáp quang treo 8 FO Singlemode là gì? Đặc tính kỹ thuật cáp 8 core

Cáp quang singlemode 8FO hay cáp quang treo singlemode 8Fo là loại cáp được sử dụng trong các hệ thống truyền tải tín hiệu ở nước ta, với bên trong gồm các lõi cáp được làm bằng thủy tinh sử dụng ánh sáng để truyền tín hiệu vì thế đường truyền rất tốt và ít bị nhiễu, Cáp quang 8fo được sử dụng ở trong nhà ( indoor) hay ngoài trời ( outdoor) đều được vì việc đi dây rất đơn giản và dễ dàng , linh hoạt sử dụng trong mọi công trình khác nhau và bài viết dưới đây mình sẽ cùng các bạn đi tìm hiểu về cáp quang singlemode 8FO để hiểu hơn về thiết bị truyền tải tín hiệu này. Cấu tạo của cáp quang singlemode 8fo Cáp quang Singlemode 8FO là loại cáp có đường kính sợi quang là 9/125 um và cáp hoạt động ở những bước sóng 1310 nm , 1550 nm, 1627 nm.

Hình ảnh: Cấu tạo bên trong của cáp quang treo singlemode

Cáp quang 8fo có cấu trúc ống chặt , ống lỏng và bên trong gồm: •Lõi sợi quang (Core) : Lõi sợi quang được làm bằng thủy tinh hay thạch anh (silica) và được bổ sung bằng Germanium, có chỉ số chiết suất lớn hơn chỉ số chiết suất của lớp vỏ phản xạ, là trung trung tâm •Lớp vỏ phản xạ (cladding): làm từ thủy tinh hoặc silica pha , là phần vật chất bên ngoài bao bọc phần lõi có tác dụng phản xạ ánh sáng trở lại lõi. •Lớp vỏ sơ cấp (Coating): Lớp vỏ sơ cấp bằng nhựa mềm, đường kính 250 mm. Loại bảo vệ này có thể được loại bỏ dễ dàng bằng các dụng cụ tuốt vỏ. Lớp vỏ này bảo vệ cho sợi quang không bị suy hao do uốn cong và không bị trầy xước. •Lớp vỏ bọc chặt (Tight buffer), đường kính (DTB) 900 mm hoặc 600 mm tùy nhà sản xuất. có tác dụng bảo vệ phần bên trong không bị hỏng và tránh các tác nhân bên ngoài môi trường xâm nhập vào phần lõi. Về mặt cấu trúc cáp thuê bao 8fo: •Sợi quang bọc chặt (được bện xung quanh sợi gia cường trung tâm). •Sợi gia cường trung tâm (ở giữa cáp). •Lớp sợi Aramid (Kevlar): các sợi này được bện xung quanh sợi quang bọc chặt để bảo vệ sợi trước các tác động vật lý khi kéo cáp. •Vỏ cáp quang singlemode 8fo/ core: được làm bằng chất liệu nhựa HDPE có chức năng bảo vệ được lõi cáp khỏi các tác động bên ngoài môi trường hay trong quá trình lắp đặt Dây treo cáp quang được làm bằng thép mạn có đường kính từ 1mm đến 1,2mm và được bọc bằng lớp vỏ có chất liệu HDPE đảm bảo được độ mềm dẻo khi thi công , dây treo cáp còn có tác dụng là không làm sợi quang bên trong bị căng quá trong khi lắp đặt , thi công.

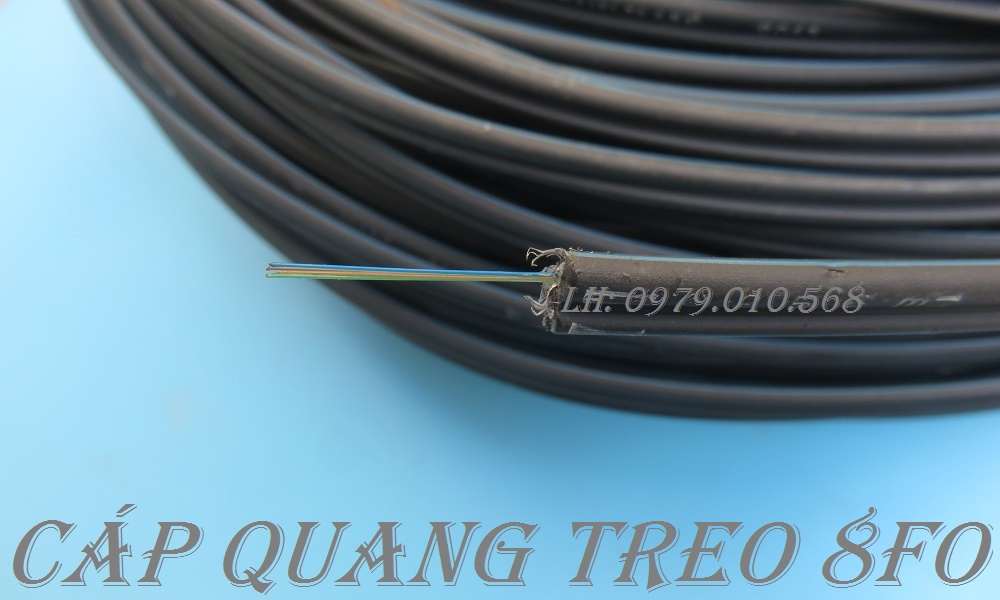

Hình ảnh: cáp quang singlemode 8FO

Đặc tính kỹ thuật cáp quang singlemode 8fo •Chiều dài tối đa: 5000 M •Lực kéo lớn nhất khi lắp đặt: 2700 N •Lực kéo lớn nhất khi làm việc: 1300 N •Lực nén lớn nhất khi lắp đặt: 2000N/100mm •Khả năng chịu va đập: E=10N.m, R=150 mm: 30 lần va đập •Nhiệt độ bảo quản: — 30 độ đến 60 độ C •Nhiệt độ khi lắp đặt: -5 độ đến 50 độ C •Khoảng nhiệt độ khi làm việc: — 30 độ đến 60 độ C Công dụng của cáp quang SM 8FO/ core Cáp quang singlemode 8FO, cáp thuê bao FTTH 8FO hay cáp quang treo Singlemode 8FO giá rẻ là loại cáp không có mối hàn nên giúp dây cáp có thể truyền dẫn tín hiệu hình ảnh, âm thanh, video rất nhanh chóng và ổn định ở khoảng cách khá xa, đồng thời hạn chế tối đa suy hao tín hiệu nên thích hợp cho mọi đường truyền mạng như: truyền tín hiệu truyền hình, tín hiệu điều khiển, mạng cục bộ, hệ thống thông tin nội bộ, mạng thuê bao, hệ thống thông tin nội bộ, hệ thống thông tin đường dài, ,v,v….và cáp có thể hoạt động được ở những địa hình hiểm trở và khó khăn như: trong các đường cống, treo trên cột điện, chôn dưới đường cống, các hầm mỏ, v,v…

Bài viết trên mình vừa tìm hiểu về cáp quang treo Singlemode 8FO loại cáp đang được sử dụng nhiều ở Việt Nam trong việc truyền các tín hiệu mạng rất nhanh và hiệu quả. Để biết thêm thông tin về các loại cáp quang singlemode giá rẻ khác các bạn có thể liên hệ đến địa chỉ sau:
