Diode là một linh kiện điện tử khá phổ biến, nó được sử dụng làm chỉnh lưu, bộ hạn chế tín hiệu, điều chỉnh điện áp, công tắc, bộ điều biến tín hiệu, bộ trộn tín hiệu, bộ giải điều chế tín hiệu và bộ dao động…Ngoài ra tùy theo mục đích sử dụng mà diode được chế tạo thành các loại khác nhau. Có rất nhiều loại diode, bài viết trước ta đã tìm hiểu 3 loại diode: diode zener, diode thu quang và diode phát quang. Bài viết này chúng ta sẽ tiếp tục tìm hiểu thêm về 6 loại diode và ứng dụng của nó. Cùng theo dõi nhé!
Xem thêm bài viết: Các loại diode thường dùng và ứng dụng của nó(Phần 1)
Các loại Diode thường dùng và ứng dụng
Diode biến dung ( Diode Varicap)
Diode biến dung là Diode có điện dung như tụ điện, và điện dung biến đổi khi ta thay đổi điện áp ngược đặt vào Diode.
* Nguyên lý hoạt động
Khi phân cực nghịch, điốt hoạt động giống như một tụ điện. Điện dung biến đổi khi ta thay đổi điện áp ngược đặt vào diode.
Có thể bạn quan tâm: Tụ điện là gì? Ứng dụng của tụ điện trong thực tế

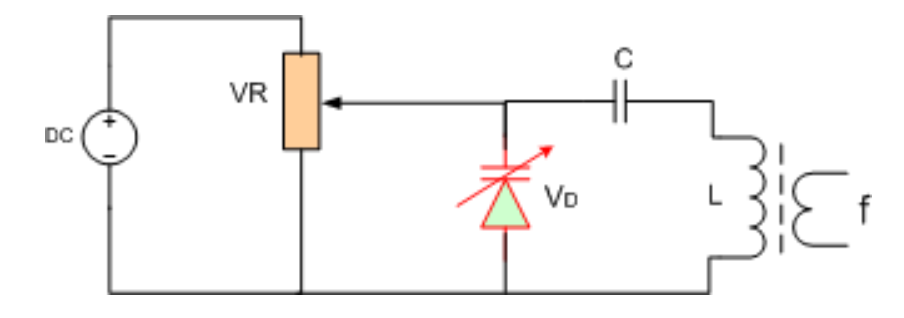

Ứng dụng của diode biến dung trong mạch cộng hưởng
Trong đó: VR là triết áp.
Ta thấy khi điện dung của diode thay đổi sẽ làm thay đổi tần số cộng hưởng của mạch. Cụ thể: Khi ta chỉnh triết áp VR, điện áp ngược đặt vào Diode Varicap thay đổi , điện dung của diode thay đổi => làm thay đổi tần số công hưởng của mạch.
* Ứng dụng của điốt biến dung
Điốt biến dung được dùng nhiều cho máy thu hình, máy thu sóng FM, trong các mạch điều chỉnh tần số cộng hưởng bằng điện áp và nhiều thiết bị truyền thông khác…
Diode xung
Là những diode có tần số đáp ứng cao từ vài chục kilohertz đến cả megahertz.
* Cấu tạo của Diode xung:
Về đặc điểm, hình dáng, cấu tạo thì Diode xung không có gì khác biệt lắm so với Diode thường, tuy nhiên Diode xung thường có vòng đánh dấu đứt nét hoặc đánh dấu bằng hai vòng.
* Ứng dụng của điốt xung
Những diode này thường được sử dụng để chỉnh lưu trong các bộ nguồn xung, các thiết bị điện tử cao tần.
* Một số loại Diode xung thường dùng:
Tại cửa hàng linh kiện điện tử Vietnic có cung cấp rất nhiều loại diode xung như:

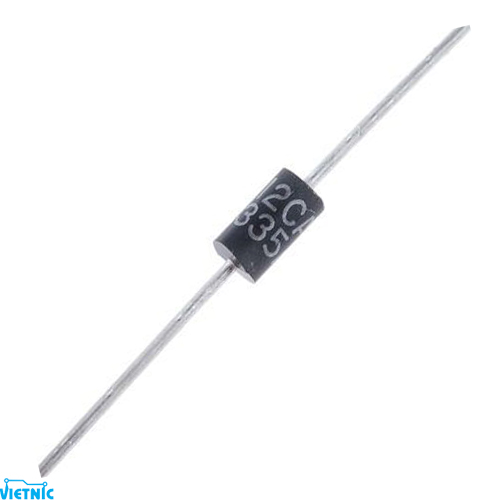

Linh kiện điện tử – Diode FR208

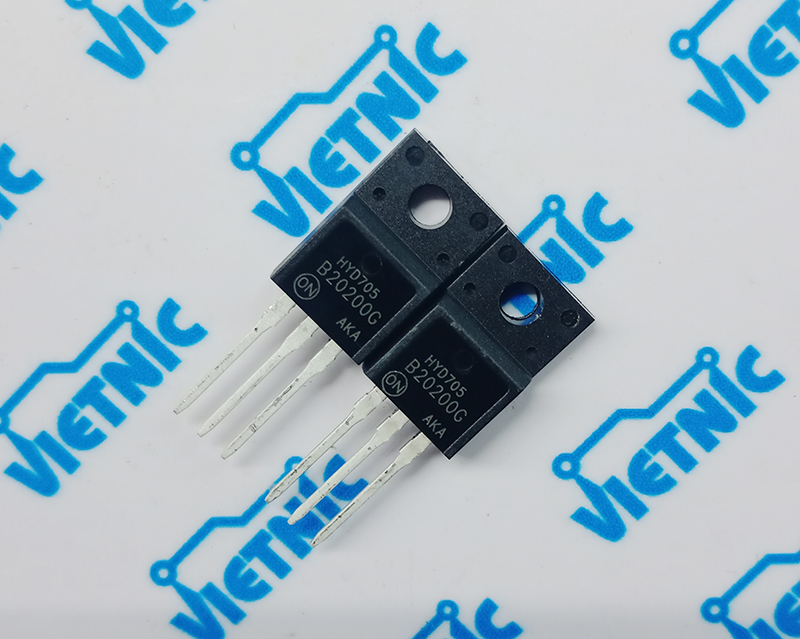

B20200G MBR20200CT – 20A/200V diode kép
Xem thêm các loại diode xung khác tại đây.
Diode tách sóng

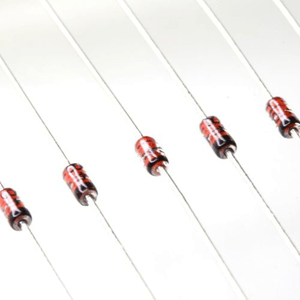

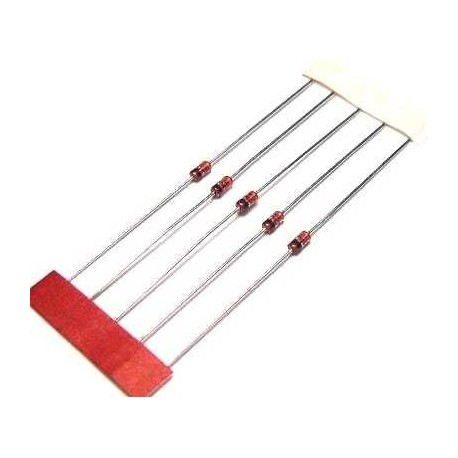

Linh kiện điện tử – diode tách sóng
* Cấu tạo của Diode tách sóng:
Là loại Diode nhỏ vỏ bằng thuỷ tinh và còn gọi là diode tiếp điểm vì mặt tiếp xúc giữa hai chất bán dẫn P – N tại một điểm để tránh điện dung ký sinh.
* Ứng dụng của điốt tách sóng
Diode tách sóng thường dùng trong các mạch cao tần dùng để tách sóng tín hiệu.
Diode nắn điện

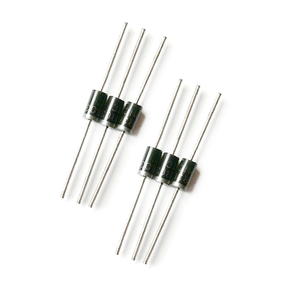

Diode nắn điện là Diode tiếp mặt dùng để nắn điện trong các bộ chỉnh lưu nguồn AC 50Hz, Diode này thường có 3 loại là 1A, 2A và 5A.
* Một số loại Diode nắn điện thường dùng:
Tại cửa hàng linh kiện điện tử Vietnic có cung cấp một số loại diode nắn điện như:
Linh kiện điện tử – Diode cầu 2A-600V KBP206

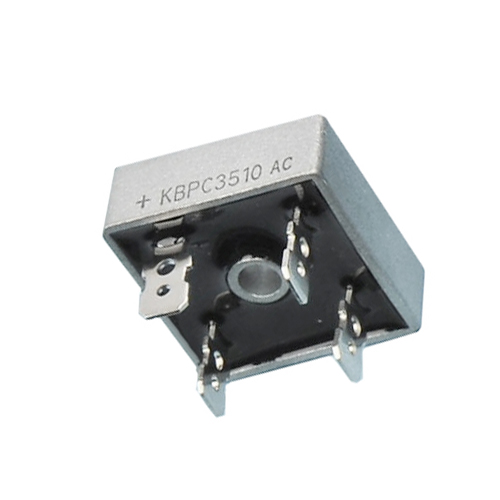

Linh kiện điện tử – Diode cầu 35A-1000V KBPC3510

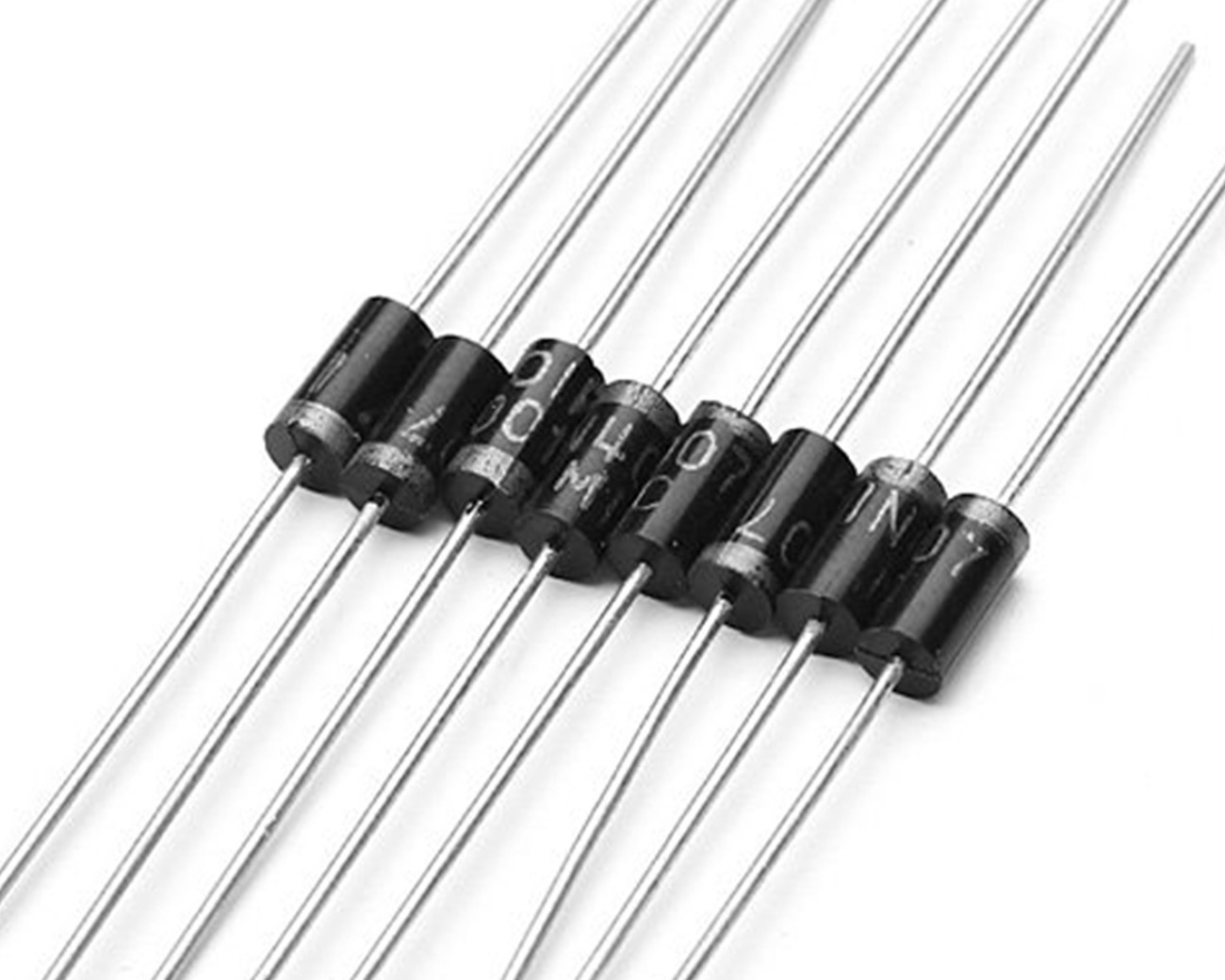

Diode chỉnh lưu
* Nguyên lý hoạt động
Diode chỉnh lưu thường hoạt động ở dải tần thấp, chịu được dòng điện lớn và có áp ngược chịu đựng dưới 1000V.
* Ứng dụng của điốt chỉnh lưu
Những diode này chủ yếu để dùng chỉnh lưu dòng điện xoay chiều đầu vào thành nguồn cung cấp một chiều.
* Một số loại Diode chỉnh lưu thường dùng:
Tại cửa hàng linh kiện điện tử Vietnic có cung cấp một số loại diode chỉnh lưu như:
Diode chỉnh lưu cầu 25A D25xB80 D25xB60
Linh kiện điện tử – Diode TVS P6KE75CA – 5.8A 600W
Xem thêm các loại diode chỉnh lưu khác tại đây.
Diode tín hiệu
Diode tín hiệu là một chất bán dẫn phi tuyến tính nhỏ thường được sử dụng trong các mạch điện tử, nơi tần số cao và dòng nhỏ, trong mạch vô tuyến truyền hình, máy phát thanh và trong các mạch logic số.
Diode Schottky
* Nguyên lý hoạt động
Thông thường ở tần số thấp, điốt có thể dễ dàng khóa lại (ngưng dẫn) khi chiều phân cực thay đổi từ thuận sang nghịch, nhưng khi tần số tăng đến một ngưỡng nào đó, sự ngưng dẫn không thể đủ nhanh để ngăn chặn dòng điện suốt một phần của bán kỳ ngược.
Diode Schottky có điện áp rơi thấp hơn so với các diode tiếp giáp P-N thông thường. Điện áp rơi vào khoảng 0,15 -0,4 V cho những dòng thấp, so với 0,6 V của diode Silic. Do đó diode Schottky khắc phục được điểm yếu của những diode thông thường như đã nêu ở trên.
* Một số loại Diode Schottky thường dùng:
Tại cửa hàng linh kiện điện tử Vietnic có cung cấp một số loại diode chỉnh lưu như:

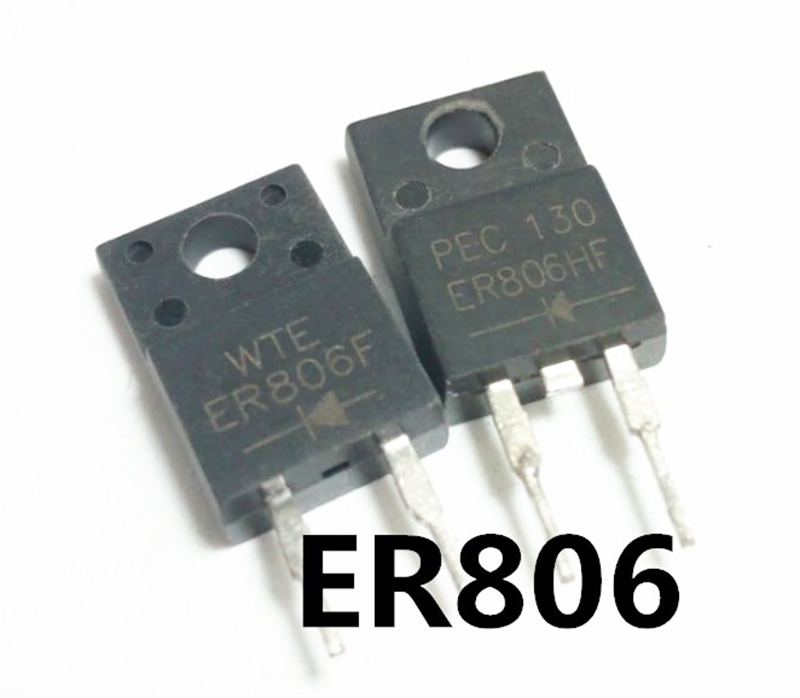

Linh kiện điện tử – Diode kép ER806 ER806F

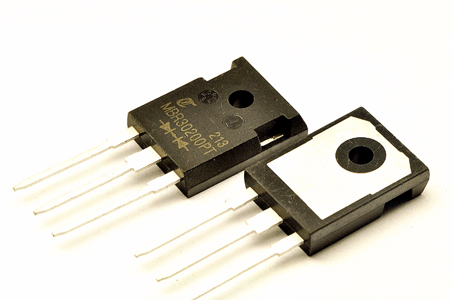

Linh kiện điện tử – Diode Schottky MBR30200PT MBR30200 – Original
Xem thêm các loại diode Schottky khác tại đây.
Vậy là cửa hàng linh kiện điện tử Vietnic vừa bật mí đến bạn các loại diode thường dùng cũng như ứng dụng của nó. Vẫn còn nhiều loại diode với nhiều ứng dụng hữu ích cho cuộc sống nữa nhưng chúng ta ít dùng cũng như nó không phổ biến mấy nên trong khuôn khổ bài viết này linh kiện điện tử Vietnic không nhắc đến. Hi vọng với những kiến thức được chia sẻ ở trên bạn có thể hiểu hơn về loại linh kiện điện tử này cũng như biết cách sử dụng diode trong công việc thiết kế và sửa chữa điện tử của mình.
